W型 JFS型 EG6K41W、J、F-6、10、16型 氣動襯膠/襯氟塑料隔膜閥(常開式)是一種特殊形式的截斷閥。塑料隔膜閥與其它閥門最大的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
W型 JFS型 EG6K41W、J、F-6、10、16型
氣動襯膠/襯氟塑料隔膜閥(常開式)是一種特殊形式的截斷閥。塑料隔膜閥與其它閥門最大的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
法蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
| 型號 | 公稱壓力 PN（Mpa） | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑 （溶融堿金屬元素氧除外） | ≤100 ≤85 ≤150 |
| EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 | ||
| EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 | ||

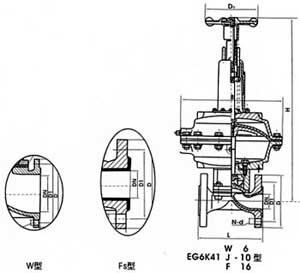

| 型號 | 公稱通徑 DN（mm） | 尺寸 | 氣動裝置 | 質量 （㎏） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | f | D1 | D | D0 | n-d | H | B | 代號 ES | 耗氣量（cm3） | 氣源壓力（MPa） | 氣源接頭 | ||||
| J型 | W型 | ||||||||||||||
| EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 | |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 | |
| EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 | |
| EG6B41WJFS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
注：
氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
氣動閥門的反饋信號采用無觸點傳感技術。
采用氣缸活塞式。
當氣源發生故障時，可操作手輪使閥門開啟。
塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
塑料隔膜閥過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
塑料隔膜閥的密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
塑料隔膜閥采用了螺桿升降結構，啟閉力矩大，平穩性好。
兩端法蘭與管路聯接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
順時針方向旋轉手柄為關閉，反之開啟。
根據指示器位置可判斷開啟程度。
