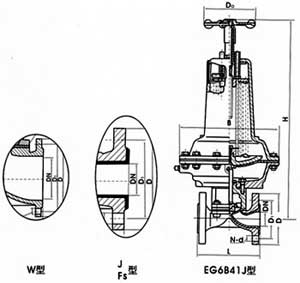

EG6B41J型 JFS型 W型 EG6K41JFS-16，10.6型 EG6B41JFS-16，10.6型 EG6B41W-16，10.6型 EG6B41J-16，10.6型 EG6B41J-16，10.6型
常閉型英標襯膠氣動隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
法蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
| 型號 | 公稱壓力 PN（Mpa） | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑 （溶融堿金屬元素氧除外） | ≤100 ≤85 ≤150 |
| EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 | ||
| EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 | ||
| 型號 | 公稱通徑 DN（mm） | 尺寸 | 氣動裝置 | 質量 （㎏） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | f | D1 | D | D0 | n-d | H | B | 代號 ES | 耗氣量（cm3） | 氣源壓力（MPa） | 氣源接頭 | ||||
| J型 | W型 | ||||||||||||||
| EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 | |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 | |
| EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 | |
| EG6B41WJFS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟
