電動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料) 壓力等級：PN(MPa)0.6 1.0 1.6
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
支撐架：鑄鐵、碳鋼
電動裝置：組合件
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

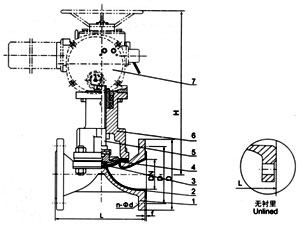

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、電動頭
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
| 公稱通徑 DN | 公稱壓力 MPa | 工作壓力 MPa | L mm | D mm | D1 mm | n-Фd mm | f mm | H mm | 型號 | 輸出力矩 MPa | 啟閉時間S | 質量 Kg/kilos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | |||||
| 20 | 117 | 105 | 75 | 4-14 | 2 | |||||||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 445 | Z5-18/16 | 50 | 17 | 40 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 41 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 466 | Z5-18/16 | 50 | 14 | 44 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 517 | Z10-18/16 | 150 | 28 | 60 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 576 | Z10-36/25 | 100 | 17 | 77 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 92 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 660 | Z20-18/25 | 200 | 53 | 120 | ||
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 860 | Z20-36/25 | 300 | 33 | 180 |
| 250 | 635 | 395 | 350 | 12-22 | 5 | |||||||
| 300 | 749 | 445 | 400 | 12-22 | 5 |
