YB7系列背壓閥也叫泵保護閥，用于一般控制系統無法適用的工況，它作為一種特殊的壓力控制閥，常與自動再循環匹配，用于泵保護系統。背壓閥在其它控制閥系統中也有大量應用。背壓閥控制上游壓力，使其達到工廠工藝設定的壓力值或系統要求的壓力值，防止出現汽化和氣蝕現象。仔細匹配自動再循環閥和背壓閥間的工藝條件，確保泵得到最佳的保護，為系統長期穩定和安全運行提供了保證。
泵保護閥是自力式的，受到彈簧力作用的閥芯沿軸向運動，這樣在背壓閥前后產生壓差。同時，閥座上孔的開度逐漸變大，直至壓差到達設定點。
泵保護閥維護簡便�？商峁┌惭b和維護手冊。
標準尺寸：DN25~DN150（1″-6″）
公稱壓力范圍：PN10~PN400（ANSI150Lbs~ANSI 2500Lbs）其它壓力等級按需提供。
法蘭標準按照DIN或ANSI，其標準（如：ISO，BS，JIS，NF）可以特制。
材料的維度范圍：
| 閥體材料 密封件材料 | A105 | LF2 | F304 | F316 |
|---|---|---|---|---|
| NBR | -20～+100 | -30～+100 | -30～+100 | -30～+100 |
| FKM | -20～+200 | -40～+200 | -40～+200 | -40～+200 |
| PTFE | -20～+230 | -40～+230 | -80～+230 | -80～+230 |
| 不銹鋼纏繞墊 | -20～+300 | -40～+300 | -196～+300 | -196～+300 |

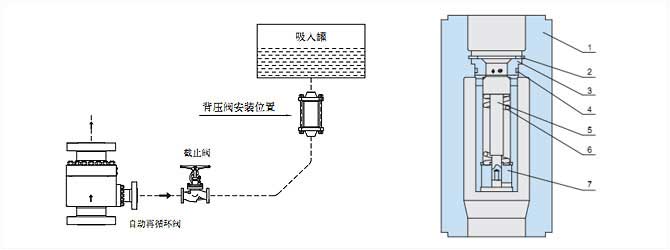

| NO | 名稱 | 材質（常用） | |||
|---|---|---|---|---|---|
| 1 | 閥體 | A105 | LF2 | F304 | F316 |
| 2 | 孔用彈性擋圈 | 2Cr13 | 2Cr13 | 304 | 316 |
| 3 | 閥座 | 2Cr13+STL | 2Cr13+STL | 304+STL | 316+STL |
| 4 | O型圈 | EPDM | EPDM | EPDM | EPDM |
| 5 | 閥芯 | 2Cr13+STL | 2Cr13+STL | 304+STL | 316+STL |
| 6 | 彈簧 | 60Si2Mn | 60Si2Mn | 1Cr18Ni9Ti | 316 |
| 7 | 壓緊螺母 | 2Cr13 | 2Cr13 | 304 | 316 |
| YB | 7 | 公稱壓力 | 閥體材質 | 公稱通徑 | 結構形式 |
|---|---|---|---|---|---|
| 背壓閥 | 7系列 | PN16=PN16 Class 150LB =CL150 | C=A105 LC=LF2 P=304 PL=304L R=316 RL=316L | DN50=50 NPS2”=2” | D對夾連接 F法蘭連接 S帶溢流功能 |
| 如：7型背壓閥，壓力PN40 閥體材料為A105 公稱通徑DN50 法蘭連接 型號為：YB7-PN40-C-50-F | |||||
為了使用閥門達到最佳性能，YB7應安裝在被保護的重要閥門下游，因閥出口流速較高，安裝位置應盡量靠近除氧器或給水箱。
背壓閥用于防止液體在重力作用下自流(或虹吸),這時候一般選用大于液體自身壓力即可,如防止液位為2米藥箱中的液體自流,可選用壓力大于0.02MPa的背壓閥,一般選用0.1MPa即可.
背壓閥用于穩定泵的流量,如某些泵的流量隨壓力變化較大,可在泵的出口處設置背壓閥,使泵的輸出流量穩定,這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力.
出口管道上的單向閥用于防止液體回流,背壓閥用于保持泵出口有一恒定壓力.
背壓閥的口徑
需要設定的壓力
需要什么材質的(我公司生產的常規材質有:PVC,304不銹鋼,316不銹鋼,如需要其他材質的請?zhí)厥庹f(shuō)明)。最好能同時告知輸送的介質,溫度和流量.
