CARV清水復合式排氣閥用于管路上的最高點有閉氣的地方，來排除管內的氣體來疏通管首，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。
當水進入管道時，塞頭停在定位架下部，進行大量排氣，當空氣排完時，水進入閥內把球浮起傳動塞頭到關閉，停止排氣。如管道在正常運轉時自然會產生少量氣體會聚到管內上部，到相當程度，閥內水位下降，浮球隨時下降氣體從小孔排出。如出現停電，停泵，管內水流空時，管內隨時會出現負壓力，浮球順?biāo)陆担蜷_(kāi)小孔帶動大孔大量進氣確保管道安全。
1、介質：清水
2、使用溫度：常溫
3、閥體：灰鑄鐵HT200
4、浮球與塞頭：不銹鋼
5、密封材料：丁腈橡膠
6、閥體強度打壓：1.5Mpa
7、密封試驗打壓：0.05-1.1Mpa不漏水

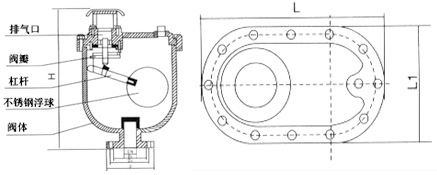

| 公稱通徑（DN） | H | L | L1 |
|---|---|---|---|
| 20/25 | 400 | 290 | 180 |
| 50 | 480 | 370 | 200 |
| 80 | 600 | 420 | 250 |
| 100 | 600 | 420 | 250 |
| 150 | 750 | 600 | 350 |
| 200 | 870 | 670 | 410 |
| NO | 名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | HT200 |
| 2 | 閥蓋 | HT200 |
| 3 | 浮球 | 304不銹鋼 |
| 4 | 閥瓣 | 黃銅、不銹鋼 |
| 5 | 杠桿 | H59黃銅 |
| 6 | 塞頭 | 不銹鋼 |
