GHF-1型防火呼吸閥是裝于油罐頂部，起減少罐內油品的蒸發損耗與控制罐內壓力及防火安全作用。
正壓：+180mm水柱 負壓：-30mm水柱

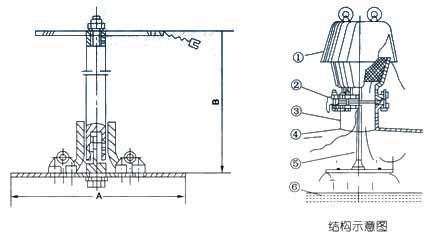

將油罐頂呼吸閥
①、(如圖示，下同)取下，然后將擋板
②、折疊從接合管
③、送入罐
④、內展平，而后將固定板盤置于接合管法蘭的中心位置，把靜電接地線
⑤、墊圈壓在呼吸閥連接螺栓下方，然后將呼吸閥重新安裝好即可。
呼吸閥擋板吊裝于呼吸閥與油罐的接合管下方，以 減少大呼吸過程中油氣外溢的損失。
訂貨時請指明名稱、規格、圖號。罐頂接合管實際 高度n.
| 規格（DN） | 圖號 | 重量（㎏/臺） | 安裝尺寸（毫米） | |
|---|---|---|---|---|
| A | B | |||
| 80 | Fcl-80-00 | ≈2 | Φ198 | n+常數 |
| 100 | Fcl-100-00 | ≈3 | Φ228 | n+常數 |
| 150 | Fcl-150-00 | ≈5 | Φ318 | n+常數 |
| 200 | Fcl-200-00 | ≈8 | Φ438 | n+常數 |
| 250 | Fcl-250-00 | ≈11 | Φ546 | n+常數 |
