SP45、SPl5數字鎖定平衡閥是一種平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。 該閥主要應用于工業和民用建筑采暖管路系統
SP45、SPl5數字鎖定平衡閥是一種平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。 該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段．用它可以準確的調節壓降和流量．用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。
在雙管網工程改造中，應用SP45、SPl5數字鎖定平衡閥,數字鎖定平衡閥仍可節約能源，得到較好的效果。
| 型號 | Sp15-10 16 | Sp45-10 16 | 備注 |
|---|---|---|---|
| 試驗壓力 | 2.4MPa(24kgf/cm2) | ||
| 工作壓力 | ≤1.6MPa(16kgf/cm2) | ||
| 工作溫度 | ≤120℃ | ||
| 適用介質 | 水、油和其它液體 | ||
| 特性曲線 | 等百分比 | ||
| 安裝使用范圍 | 管網系統的主干、分支 干、室內供水千管、分 支立管及多臺鍋爐 | ||

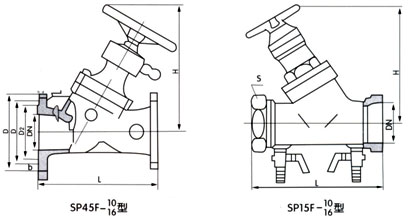

（法蘭連接尺寸按JB／79—94標準）
| DN | L | H |
|---|---|---|
| 32 | 180 | 230 |
| 40 | 200 | 242 |
| 50 | 230 | 250 |
| 65 | 290 | 260 |
| 80 | 310 | 329 |
| 100 | 350 | 340 |
| 125 | 400 | 424 |
| 150 | 480 | 454 |
| 200 | 550 | 517 |
| 250 | 622 | 573 |
| 300 | 698 | 617 |
| 350 | 787 | 705 |
| DN | ZG | L | S | H | 重量kg |
|---|---|---|---|---|---|
| 15 | 1／2” | 100 | 27 | 128 | 1 |
| 20 | 3／4” | 115 | 33 | 128 | 1.5 |
| 25 | 1” | 125 | 46 | 130 | 1 8 |
| 32 | 5／4” | 140 | 55 | 150 | 2 |
| 40 | 3／2“ | 160 | 55 | 187 | 2 5 |
下圖為幾種閥門的流量特性曲線，本廠生產的是其中等百分比特性閥門。從曲線圖上可知開度一個相等的變化率，則流量的變化率相等，其特點是開度大時流量大，開度小時則流量小。而工程中大都在流量大時應用，等百分比閥門洽洽適用這種要求。根據這一特點，可以自如的予置某一流量(快開閥門和線性閥門則不具備這種功能)而且當需要變化時，還能知道變化量。達到理想狀態。
