ZCZGZCZH系列高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
電磁鐵通電后，連桿被提升，隨著轉軸開始轉動，這運動作用于導閥而開主閥; 斷電后，在銜鐵自重及返回彈簧作用下，關上導閥，導閥關閉后，靠壓差關閉主閥。

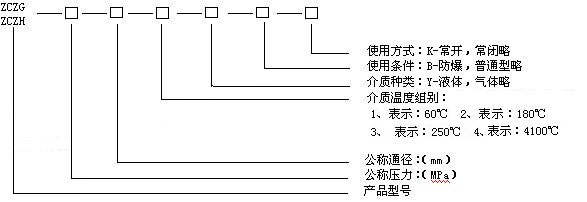

| 介質溫度°C | ZCZG | ≤250 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCZH | ≤400 | ||||||||||
| 公稱壓力（MPa） | ZCZG | 2.5 | |||||||||
| ZCZH | 4.0 | ||||||||||
| 工作壓差（MPa） | ZCZG | 0～2.5 | |||||||||
| ZCZH | 0～4.0 | ||||||||||
| 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 功耗（VA） | 170VA | 480VA | |||||||||
| 電源電壓 | AC220V，其余規格可作特殊訂貨36V、24V、12V | ||||||||||
| 額定流量（KV） | 按JB/T7352-94規定 | ||||||||||
| 泄漏（ml/min） | 按JB/T7352-94.F規定 | ||||||||||
| DN | L | H | D | D1 | D2 | b | f | n-d |
|---|---|---|---|---|---|---|---|---|
| 10 | 160 | 298 | 90 | 60 | 41 | 14 | 2 | 4 -Φ14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 14 | 2 | 4 -Φ14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 16 | 2 | 4 -Φ14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 16 | 2 | 4 -Φ14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 18 | 2 | 4 -Φ14 |
| 40 | 160 | 460 | 150 | 110 | 85 | 18 | 3 | 4 -Φ18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 20 | 3 | 4 -Φ18 |
| 65 | 340 | 433 | 180 | 145 | 120 | 22 | 3 | 8 -Φ18 |
| 80 | 380 | 433 | 200 | 160 | 135 | 22 | 3 | 8 -Φ18 |
| 100 | 430 | 461 | 235 | 190 | 160 | 24 | 3 | 8 -Φ22 |
