三通壓力表旋塞閥是安裝在鍋爐上的，因?yàn)橹挥惺褂脡毫Ρ砣ㄐy才能使鍋筒、蒸氣及空間相連通以便進行沖洗存水彎管，校對、截?fù)Q壓力表等工作。

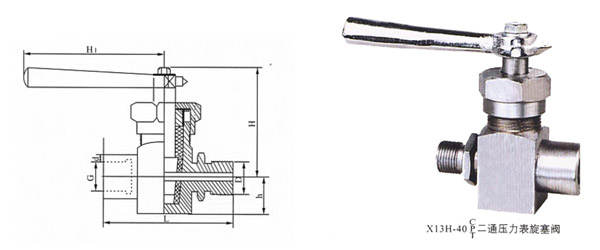

結構示意圖
主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
|---|---|---|---|---|
| X14H-4.0C X13H-4.0C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
| X14H-4.0T X13H-4.0T | 鑄銅 | 鑄銅 | 鑄銅 | |
| X14H-4.0P X13H-4.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 |
主要性能規范
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
|---|---|---|---|---|---|
| 殼體（水） | 密封（水） | ||||
| X14H-4.0C X13H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤150 | 水、蒸汽、油品等 |
| X14H-4.0T X13H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
| X14H-4.0P X13H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸類 | |
主要尺寸
| 型號 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| D | L | G | d | h | H | H1 | |
| X14H-4.0C X13H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
| X14H-4.0T X13H-4.0T | |||||||
| X14H-4.0P X13H-4.0P | |||||||
