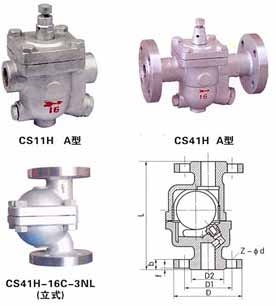

華電泵閥生產銷售的CS11H自由浮球式(A型)疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。
CS11H自由浮球式(A型)疏水閥能連續排水、性能穩定、排水量大、漏水量小。
能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
 |  |
尺寸 | 型號 | CS11H-A-150Lb | ||
|---|---|---|---|---|
| 口徑DN | 15 | 20 | 25 | |
| L | 120 | 120 | 120 | |
| H | 170 | 170 | 170 | |
| H1 | 80 | 80 | 80 | |
型號 | 公稱通徑 | L | D | T | G | C | n-Φd | H | |
|---|---|---|---|---|---|---|---|---|---|
| CS41H-150Lb | 1/2〞 | 15 | 210 | 89 | 12 | 35 | 60.5 | 4-15 | 175 |
| 3/4〞 | 20 | 210 | 89 | 12 | 43 | 70 | 4-15 | 175 | |
| 1〞 | 25 | 210 | 108 | 12 | 51 | 79.5 | 4-15 | 175 | |
| Cs41h-300Lb | 1/2〞 | 15 | 210 | 95 | 15 | 35 | 66.5 | 4-15 | 175 |
| 3/4〞 | 20 | 210 | 117 | 16 | 43 | 82.5 | 4-19 | 175 | |
| 1〞 | 25 | 210 | 124 | 18 | 51 | 89 | 4-19 | 175 | |
| 型號 | 公稱通徑 | 公稱壓力PN（MPa） | 管螺紋G/in | 外形尺寸 |
|---|---|---|---|---|
| CS11H-16/25-3NL | 15 | 1.6 2.5 | G1/2 | 125 |
| 20 | G3/4 | 125 | ||
| 25 | G1 | 125 | ||
| 32 | G11/4 | 200 | ||
| 40 | G11/2 | 200 | ||
| 50 | G2 | 200 |
| 型號 | 公稱 通徑 | 公稱壓力PN（MPa） | 外形尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | f | d | Z-Φd | |||
| CS41H-16/25-3NL | 15 | 1.6 2.5 | 160 | 95 | 65 | 45 | 2 | 14 | 4-14 |
| 20 | 160 | 105 | 75 | 55 | 2 | 14 | 4-14 | ||
| 25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-14 | ||
| 32 | 250 | 140 | 100 | 78 | 2 | 16 | 4-18 | ||
| 40 | 250 | 150 | 110 | 85 | 3 | 16 | 4-18 | ||
| 50 | 250 | 165 | 125 | 100 | 3 | 16 | 4-18 | ||
