GMB6,GSB8杠桿浮球式疏水閥廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場合的疏水閥使用。
采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。

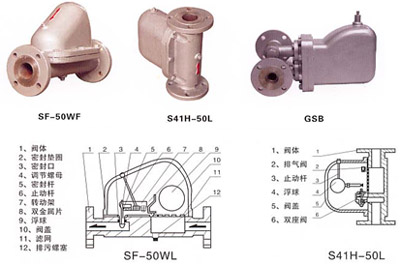

| 零部件名稱 | 材料 |
|---|---|
| 閥體、閥蓋 | WCB、WC6 |
| 浮球 | 不銹鋼 |
| 雙閥座 | 不銹鋼 |
| 控制架 | 不銹鋼 |
| 產品型號 | 公稱通徑 DN（mm） | 連接方式 | 使用壓力（MPa） | 溫度（℃） | 外形尺寸 | 參數重量 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | W | ||||||
| SF-15/20/25WF | 15/20/25 | 法蘭 | 0~0.6/0~1.0 | 260 | 310 | 198 | 230 | 135 | 13 | |
| SF-40/50WF | 40/50 | 法蘭 | 0~0.6/0~1.0 | 260 | 360 | 198 | 295 | 170 | ||
| S41H-50L | 50 | 法蘭（垂直式） | 0~1.0 | 260 | 320 | 160 | 250 | 160 | ||
| S41H-50W | 50 | 法蘭 | 0.01~1.0 | 260 | 270 | 160 | 250 | 324 | ||
| GM-25 GSB2-10、20 | 25~50 | 法蘭 | 0.01~1.0 0.01~2.0 | 425 | 220 | 310 | 125 | 95 | 21 | |
| GM6 GSB6-10、20 | 40~80 | 法蘭 | 0.01~1.0 0.01~2.0 | 425 | 270 | 440 | 345 | 125 | 52 | |
| GM8 GSB8-10、20 | 80~100 | 法蘭 | 0.01~1.0 0.01~2.0 | 425 | 350 | 550 | 460 | 170 | 125 | |
