H44美標旋啟式止回閥

H44美標旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

在線咨詢

021-57626881

H44美標旋啟式止回閥介紹

H44美標旋啟式止回閥適用于石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。

結構特點

產品設計制造按GB12236設計標準，結構合理,密封可靠，外形美觀。
閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。

引用標準

設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

執行標準

類型	設計與制造	結構長度	法蘭尺寸	壓力～溫度	試驗～檢驗
旋啟式止回閥	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回閥	BS 1868	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598

性能規范

公稱壓力(Lb)		150	300	600	900
強度試驗	MPa	3.1	7.8	15.3	23.1
強度試驗	Lbf/in2	450	1125	2225	3350
水密封試驗	MPa	2.2	5.6	11.2	16.8
水密封試驗	Lbf/in2	315	815	1630	2440
氣密封試驗	MPa	0.5～0.7
氣密封試驗	Lbf/in2	60～100

主要零件材料及性能

體、蓋、瓣、搖桿、導向套	銷軸	墊片	密封面	工作溫度	適用介質
WCB	2Cr13	增強柔性石墨 1Cr13/柔性石墨不銹鋼/耐酸石棉 PTFE 齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤425	水、蒸汽、油品
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤200 (非腐蝕性介質 ≤600)	硝酸類、醋酸類、強氧化介質、尿素
CF3	316
CF8M	304L
CF3M	316L

API美標止回閥

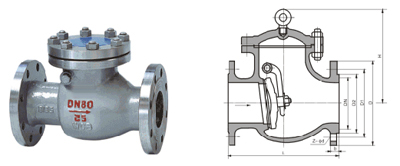

主要外形和連接尺寸

Class	NPS	DN	L	D	D1	D2	b	Z-Φd	H	WT (㎏)
Class	in	mm	L	D	D1	D2	b	Z-Φd	H	WT (㎏)
150Lb	2″	50	203	157	120.7	92	19.50	4-Φ19	161	17
	21/2″	65	216	178	139.7	105	22.5	4-Φ19	180	23
	3″	80	241	190.5	152.4	127	24	4-Φ19	190	33
	4″	100	292	229	190.50	157.2	24	8-Φ19	220	44
	6″	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
	8″	200	495	343	298.5	270	29	8-Φ22.5	292	137
	10″	250	622	406	362	324	30.5	12-Φ25	350	207
	12″	300	698	483	432	381	32	12-Φ25	398	279
	14″	350	787	533	476.8	413	35	12-Φ29	445	387
	16″	400	864	597	539.8	470	37	16-Φ29	490	446
	18″	450	978	635	577.8	533	40	16-Φ32	520	621
	20″	500	978	698	635	584	43	20-Φ32	546	770
	24″	600	1295	813	749.3	692	48	20-Φ35	880	970
300Lb	2″	50	267	165	127	92	22.5	8-Φ19	179.5	20
	21/2″	65	292	190	150	105	25	8-Φ22	190	24
	3″	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
	4″	100	356	254	200	157	32.0	8-Φ22.5	246	51
	6″	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
	8″	200	533	381	330	270	41.5	12-Φ25.5	328	175
	10″	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
	12″	300	711	521	451	381	51.0	16-Φ32	420	286
	14″	350	838	584	514	54	57	20-Φ32	470	400
	16″	400	864	648	572	57	57	20-Φ35	530	550
	18″	450	978	711	629	60	60	24-Φ35	584	700
	20″	500	1016	775	686	64	64	24-Φ35	610	860
	24″	600	1346	914	813	70	70	24-Φ41	860	1931
600Lb	2″	50	292	165	127	92	25	8-Φ19	203	34
	21/2″	65	330	190	150	105	29	8-Φ22	229	45
	3″	80	356	210	168	127	32	8-Φ22	235	63
	4″	100	432	273	216	157	38	8-Φ25	286	114
	6″	150	559	356	292	216	48	8-Φ29	330	207
	8″	200	660	419	349	270	56	12-Φ29	381	387
	10″	250	787	508	432	324	64	12-Φ32	457	580
	12″	300	838	559	489	381	67	16-Φ35	584	778
	14″	350	889	603	527	413	70	20-Φ38	635	9896
	16″	400	991	686	603	470	76	20-Φ41	684	1380
