DT73對夾式彈性硬密封蝶閥采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的最佳裝置。
用途與特點
DT73對夾式彈性硬密封蝶閥可適用于食品、醫藥、化工等工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
采用標準
設計標準：GB/T 12238-1989 法
蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
結構長度：GB/T12221-1989
壓力試驗：GB/T 13927-1992
主要技術參數
| 公稱通徑 | DN | 50～150 | ||
|---|---|---|---|---|
| 公稱壓力 | PN | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度實驗 | 1.5 | 2.4 | 3.75 |
| 密封實驗 | 1.1 | 1.76 | 2.75 | |
| 氣密封實驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等 | |||
| 適用溫度 | -40℃～600℃ | |||
主要零件材質
| 零件名稱 | 材質 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |
| 注：Dt-代表彈性密封結構。 | |

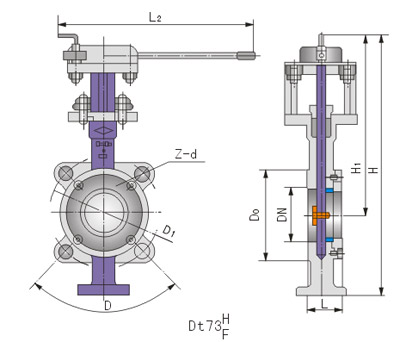

主要外形和連接尺寸
| 產品名稱 | 公稱通徑 | 結構長度（標準值 | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0MPa | 1.6 MPa | 2.5 MPa | |||||||||||||
| Dt73H/F-(10.16.25) C.P.R.V系列 對夾式彈性密封 蝶閥 | mm | inch | L | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a |
| 50 | 2 | 43 | 265 | 330 | 350 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | |
| 65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | |
| 80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | |
| 100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | |
| 125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | |
| 150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° | |
