華電泵閥生產銷售的電動超短型球閥由DCL系列精小型電動執行器與超短球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，電動超短型球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節
特點
電動超短型球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小;
止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活;
閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大;
閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大;
由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長;
下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封;
防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出;

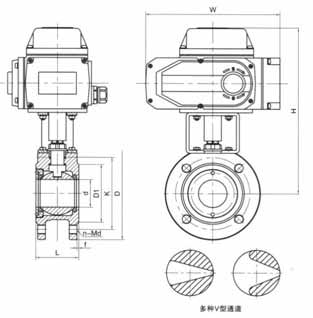

主要外形和連接尺寸 單位Unit:（mm）
| SQ972F-16 |
| ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 通徑DN | d | L | D | K | D1 | n-Md | f | H | W | ||
| mm | in | ||||||||||
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 46 | 4-M12 | 2 | 190 | 196 | |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-M12 | 2 | 195 | 196 | |
| 25 | 1″ | 24 | 42 | 110 | 85 | 65 | 4-M12 | 2 | 210 | 196 | |
| 32 | 1 1/4″ | 29 | 50 | 130 | 100 | 76 | 4-M16 | 3 | 220 | 196 | |
| 40 | 1 1/2″ | 38 | 60 | 145 | 110 | 84 | 4-M16 | 3 | 230 | 196 | |
| 50 | 2″ | 48 | 70 | 160 | 125 | 99 | 4-M16 | 3 | 265 | 196 | |
| 65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 4-M16 | 3 | 300 | 255 | |
| 80 | 3″ | 76 | 118 | 195 | 160 | 132 | 8-M16 | 3 | 325 | 255 | |
| 100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-M16 | 3 | 350 | 255 | |
| 125 | 5″ | 118 | 195 | 245 | 210 | 184 | 8-M16 | 3 | 375 | 255 | |
| 150 | 6″ | 150 | 280 | 280 | 240 | 211 | 8-M20 | 3 | 420 | 255 | |
| 200 | 8″ | 200 | 350 | 335 | 295 | 266 | 12-M20 | 3 | 460 | 255 | |
結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
