華電泵閥公司生產銷售的三片式承插焊球閥,是內螺紋球閥及對焊連接球閥分為整體式。三片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。 三片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。 三片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
| 應用規范 公稱壓力：1.6-6.4MPa 內螺紋球閥及焊接式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。 |  |
主要零件材料
| 序號NO. | 零件名稱 | 材質 | |
|---|---|---|---|
| 不銹鋼 | 碳鋼 | ||
| 1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 2 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙烯 |
| 3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 5 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 6 | 螺母 | 不銹鋼SS304 | FCD45 |
| 7 | 墊圈 | 不銹鋼SS304 | FCD45 |
| 8 | 手柄套 | 塑料Plastic | 塑料 |
| 9 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 10 | 閥桿螺母 | 不銹鋼SS304 | B7 |
| 11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 14 | 止推墊圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 15 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 16 | 螺栓Bolt | 不銹鋼SS304 | B8 |

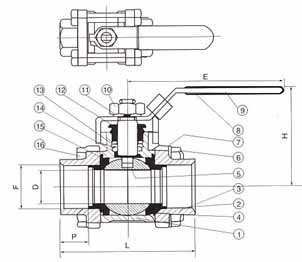

主要尺寸 單位：mm
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 85 | 90 | 112 | 120 | 145 | 185 | 215 | 270 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 248 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
| P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
| 重量WT（g） | 400 | 405 | 640 | 890 | 1160 | 2940 | 2940 | 4865 | 7000 | 107000 | 19350 |
