華電泵閥公司生產銷售的廣式外螺紋球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。 流體進、出該閥方向可任意選擇，具有雙向作用。 水平管道、垂直管道均可安裝。 操作方便，開關迅速，手柄只需轉動90度即可實現開關。
應用規范
公稱壓力：1.6-6.4MPa
適用溫度范圍：2-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：ZG.G·NPT.BSPT.BSP.DIN259/2999
主要零件材料
| 零件名稱 Part name | 閥體 Body | 球體、閥桿 Ball, Stem | 手柄 Handle | 密封圈 gasket | 墊片、填料 Shim, Packing |
|---|---|---|---|---|---|
| Q21F-16C、Q21F-25C Q21F-40C、Q21F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不銹鋼SS304 | 聚四氟乙烯PTFE 對位聚苯PPL | 聚四氟乙烯PTFE 對位聚苯PPL |
| Q21F-16P、Q21F-25P Q21F-40P、Q21F-64P | 1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| Q21F-16R、Q21F-25R Q21F-40R、Q21F-64R | SS316/Cr18Ni12Mo2Ti | SS316/Cr18Ni12Mo2Ti |

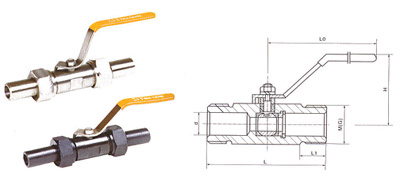

主要尺寸 單位：mm
公稱直徑 Nominal Dameter | 尺寸 | |||||
|---|---|---|---|---|---|---|
| d | L | L1 | M | Lo | Q61帶對焊接頭總長 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
螺紋標準：GB196
