Q613/14/14F（PPL）-16，25
特點
結構緊湊、啟閉迅速、流道暢通、流體阻力小。
密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
主要外形和連接尺寸 單位Unit:（mm）
|
|
|
|

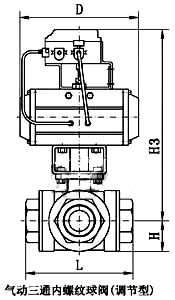

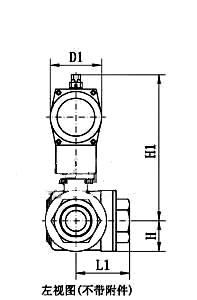

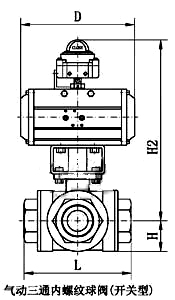

| 氣動三通內螺紋球閥(開關型) | 氣動三通內螺紋球閥(調節型) | 左視圖(不帶附件) |
| Q613F-16 | |||||||
|---|---|---|---|---|---|---|---|
| 通徑20DN | d | G | L | L1 | H | W | |
| mm | in | ||||||
| 15 | 1/2″ | 12 | G1/2″ | 60 | 30 | 110 | 140 |
| 20 | 3/4″ | 15 | G3/4″ | 74 | 37 | 115 | 140 |
| 25 | 1″ | 20 | G1″ | 80 | 40 | 120 | 140 |
| 32 | 1 1/4″ | 25 | G1 1/4″ | 104 | 52 | 135 | 164 |
| 40 | 1 1/2″ | 34 | G1 1/2″ | 114 | 57 | 145 | 164 |
| 50 | 2″ | 48 | G2″ | 140 | 70 | 190 | 190 |
| Q613F-16,25 | |||||||
|---|---|---|---|---|---|---|---|
| 通徑DN | d | G | L | L1 | H | W | |
| mm | in | ||||||
| 15 | 1/2″ | 12 | G1/2″ | 72 | 36 | 130 | 140 |
| 20 | 3/4″ | 15 | G3/4″ | 85 | 42 | 135 | 140 |
| 25 | 1″ | 20 | G1″ | 91 | 46 | 139 | 140 |
| 32 | 1 1/4″ | 25 | G1 1/4″ | 110 | 55 | 158 | 164 |
| 40 | 1 1/2″ | 32 | G1 1/2″ | 122 | 61 | 165 | 164 |
| 50 | 2″ | 38 | G2″ | 145 | 72 | 202 | 190 |
其他參數 閥體
| 閥體形式 | 三通鑄造球型閥 |
| 公稱通徑 | DN15～50mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa |
| 連接形式 | 螺紋式(適用于1/2"～2") |
| 壓蓋型式 | 螺母旋緊式 |
| 密封填料 | V型聚四氟乙烯填料、PPL高溫密封材料 |
其他參數 閥內件
| 閥芯形式 | O型球型閥芯 |
| 流量特性 | 快開特性 |
其他參數 執行機構
| 執行器型號 | GT、SR、ST、AT系列單(雙)作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
